大阪市　ハイエースKDH201　エンジン不調　後編。前段階の重要性。　マルチサーブでシステム洗浄。

大阪市から依頼されたハイエースKDH201　平成22年式　走行距離9万キロ。
新車から比べて燃費低下・DPF再生頻度の増加などが気になり予約入庫。



前回ブログで紹介したのはマルチサーブ洗浄作業の前段階。
https://minato-motors.com/blog/?p=42721

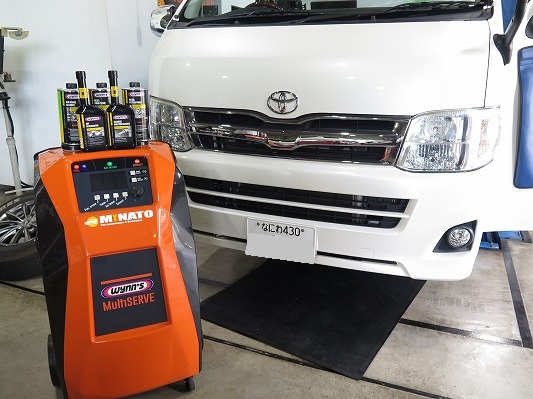

今回後編ブログではマルチサーブと専用ケミカル剤を使用して、各部分の汚れを洗浄除去をしますね。

マルチサーブは優秀な整備機器ですが、単純にケミカルを流し込むだけで症状は改善しません。　　　作業前段階での（分解清掃点検）が必要なのですよね。

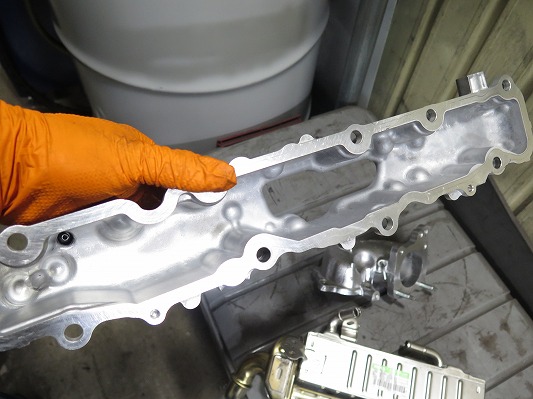

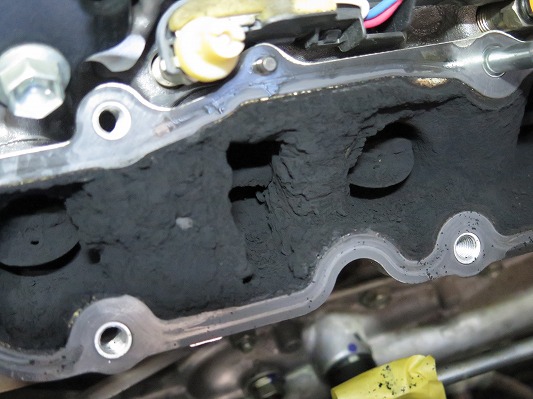

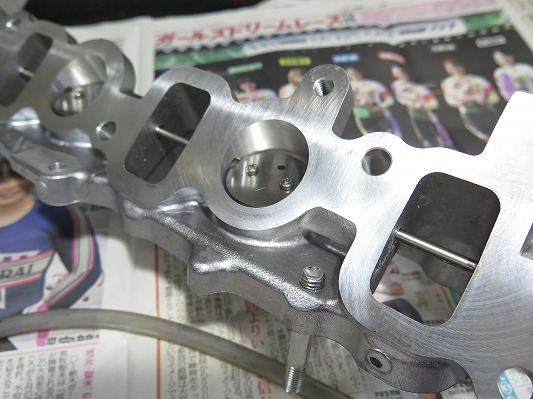

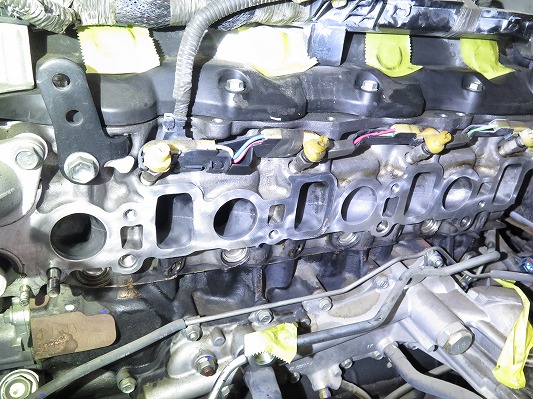

・インテークを分解し煤除去と作動確認テスト。
・アディショナルインジェクター＆エルボ分解洗浄と組み立て。

インテーク洗浄に移行します。

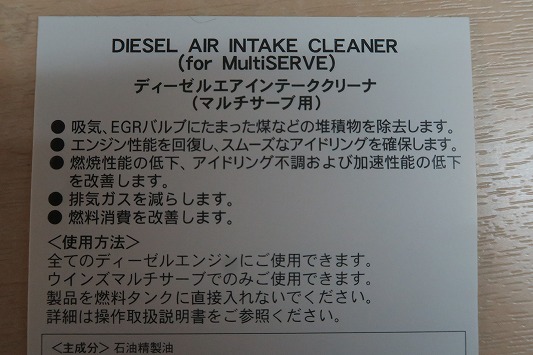

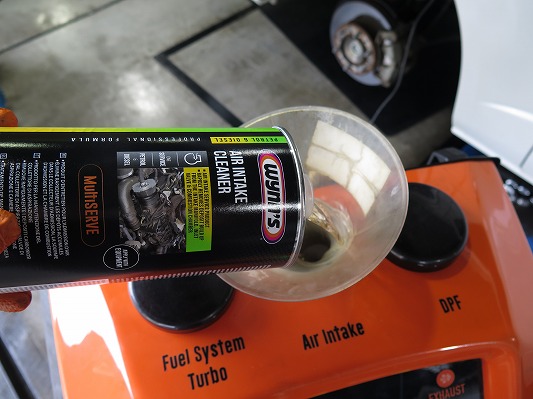

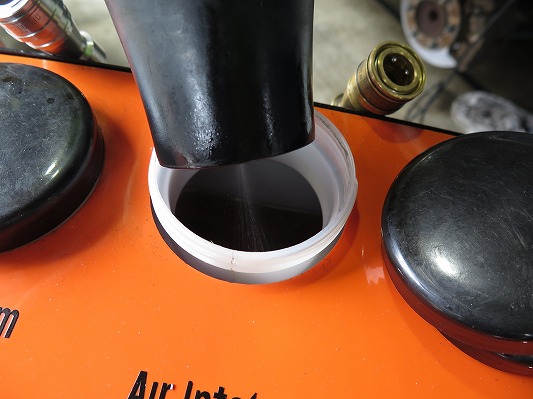

・マルチサーブに専用ケミカル剤（Dインテーククリーナー1000ml）を投入。

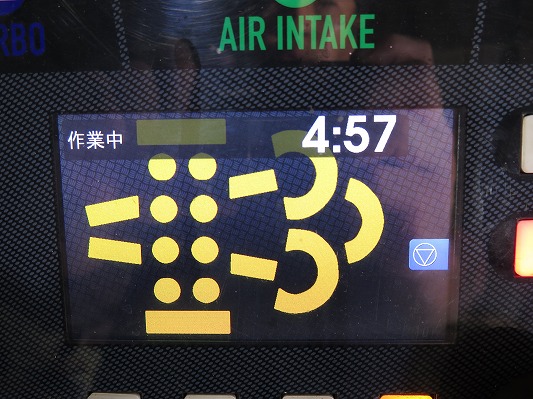

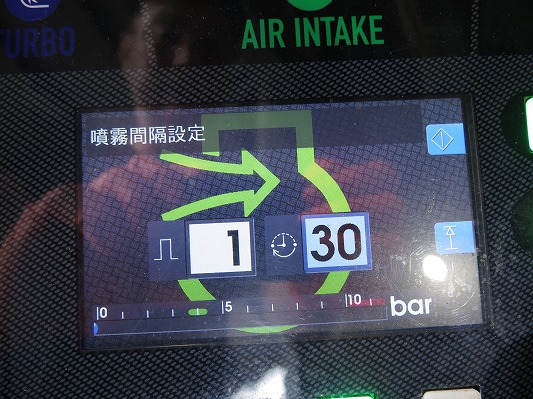

・30秒間に1回1秒のケミカル噴霧に設定。

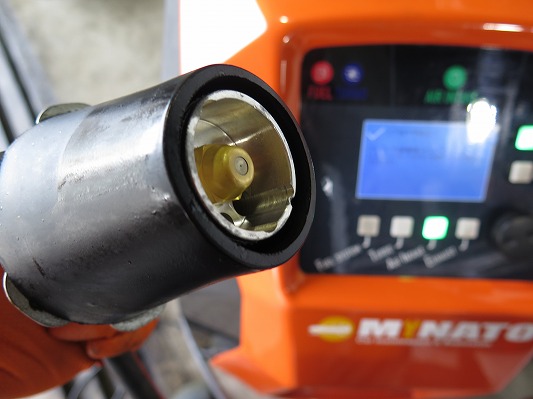

・エア抜き後に噴霧器（アトマイザー）をインテークの経路に接続。

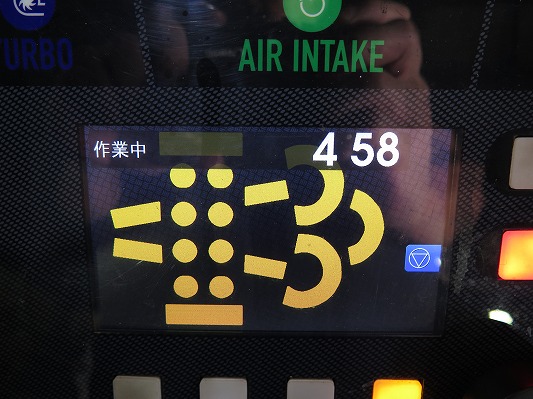

エンジンスタートでマルチサーブを作動。
エンジンを掛けながら吸気経路の吸気シャッターバルブへケミカル噴霧。

・噴霧された微細なケミカルは吸気の流れに乗って燃焼室に届く。

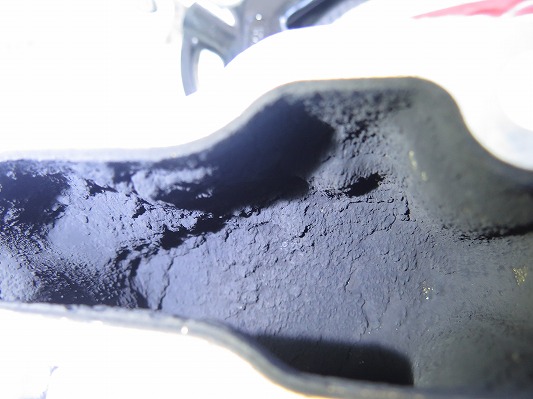

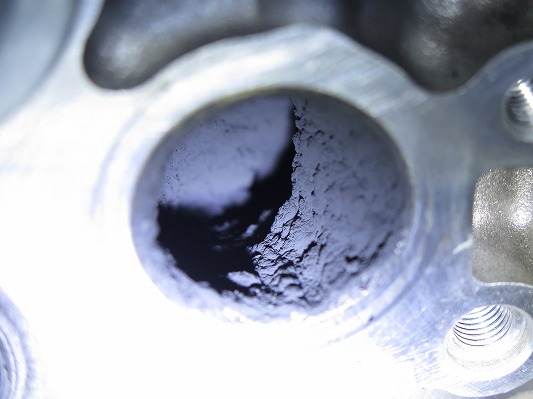

・取り切れなかった煤にケミカルが付着し、煤粒子の結束を緩める。

結束が緩んだ煤粒子は気流に流されて燃焼室へ。
ケミカルと煤粒子は高温で燃焼され、排気系に排出されます。

マルチサーブ前に分解もせず、ある程度の煤も除去せず、マルチサーブのケミカル剤をぶち込めば多少は煤は取れるでしょう。


でも高額なケミカル剤が何本も必要になり、非効率で経済的ではない。
そして最悪は煤が取りきれない。

もちろんスワールコントロールバルブの開閉やバキュームスイッチも未確認。





であるならば遠回りにはなるけども、

・手作業で分解できる部分は、確実に煤を除去。
・バルブやスイッチの作動テストで良否判定。
・マルチサーブのケミカル剤は1本でOK。
の方が確実ですよね。

1本のケミカル剤を30秒に1回1秒噴霧だと、洗浄時間は2時間ほど。
ゆっくり確実にエンジンを掛けながらインテーク系を内部洗浄。

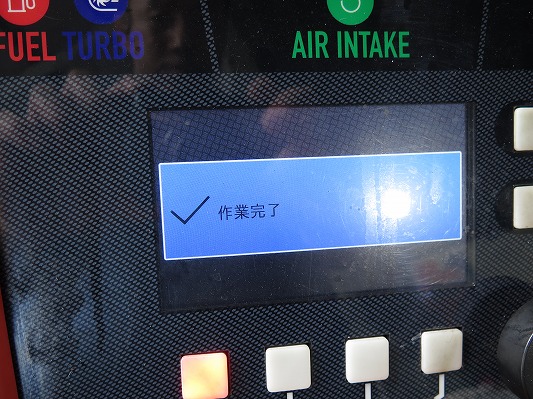

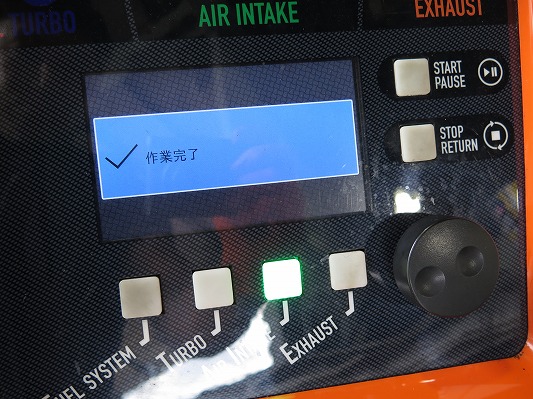

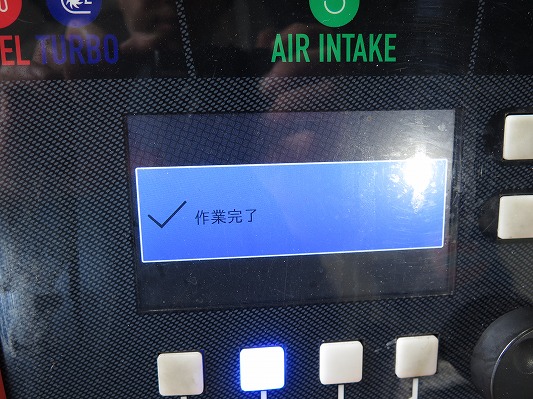

ケミカルが無くなれば作業完了。

次はインジェクター洗浄に移ります。

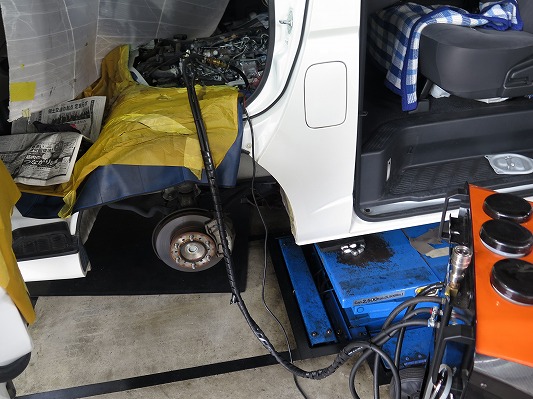

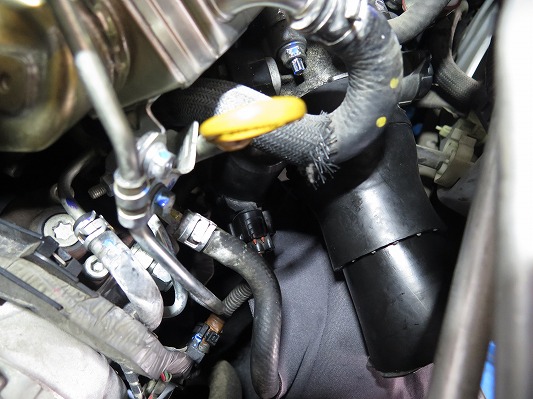

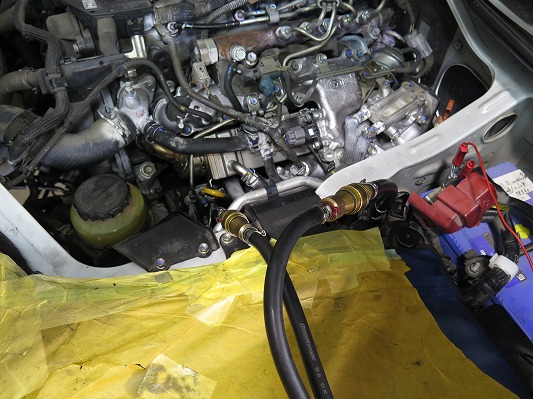

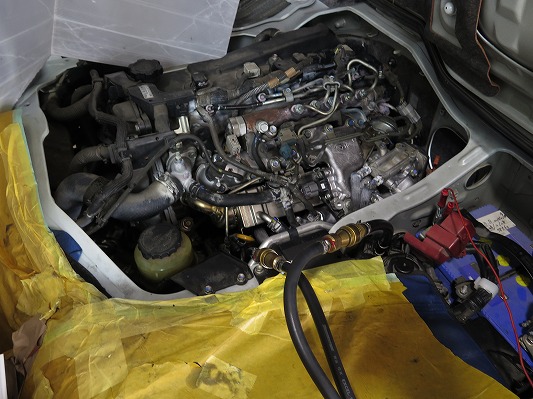

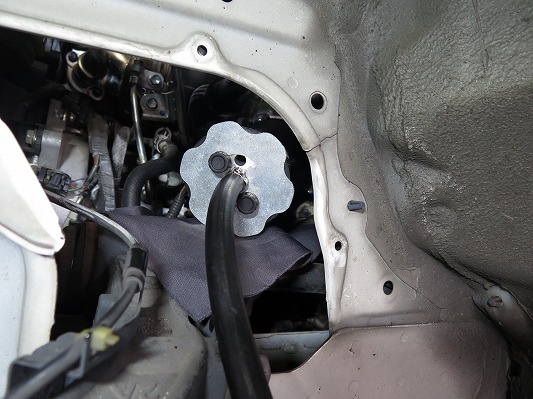

マルチサーブのホースを燃料サプライポンプのIN・OUTに接続。

前編ブログでアディショナルインジェクター洗浄をしましたが、その時に使用した量は200ml。

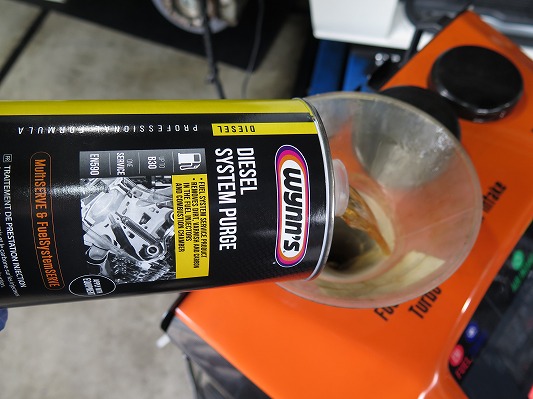

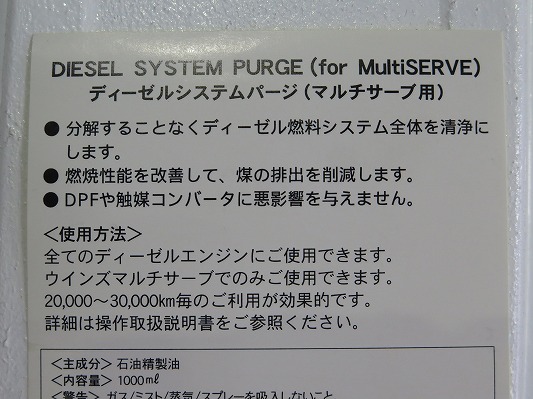

噴霧したケミカル剤はほぼ回収しており、そこに残りの800mlを追加投入。

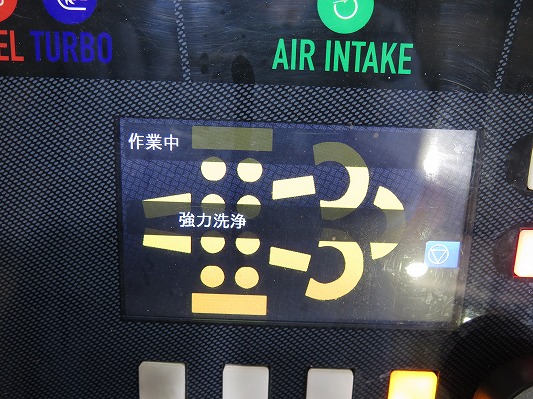

強力洗浄に設定して、作動時間は約70分。
ケミカルをエンジンに送り込み、サプライポンプ・コモンレール・デリバリーパイプ・インジェクターの内部経路をケミカル洗浄しますね。

70分間アイドリング状態で内部洗浄工程。
ケミカルが無くなれば作業終了。







引き続きターボフィン洗浄に進みます。

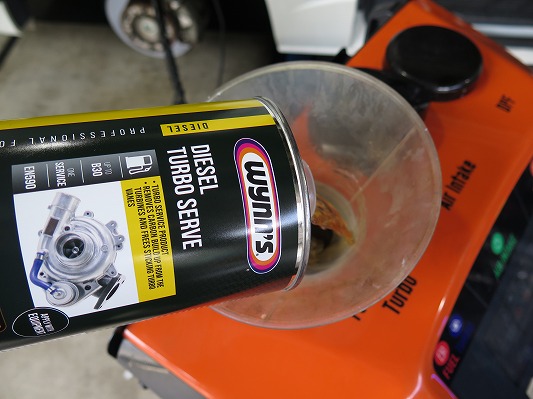

高回転で回るターボフィンに堆積した煤をターボサーブ1000mlで洗浄工程。

次にDPFの洗浄工程。

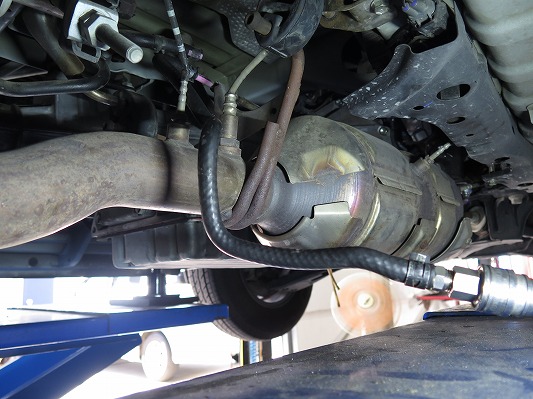

DPFに繋がる配管にマルチサーブのホースを接続。

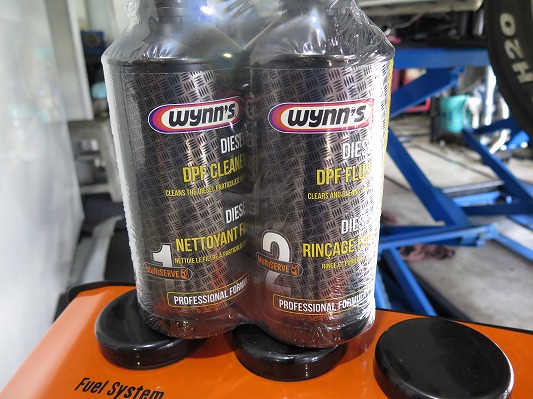

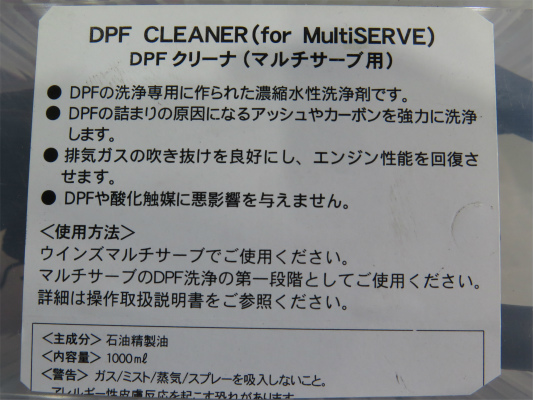

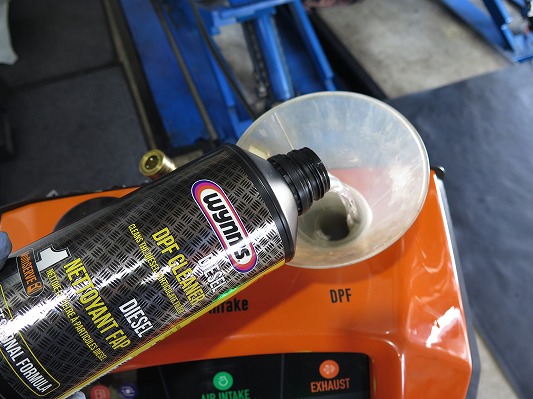

まずは1液目（DPFクリーナー）を投入。

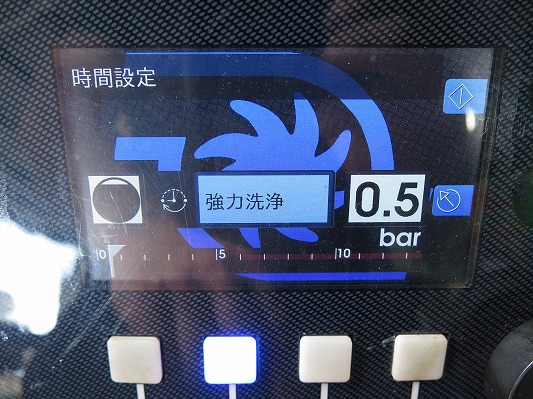

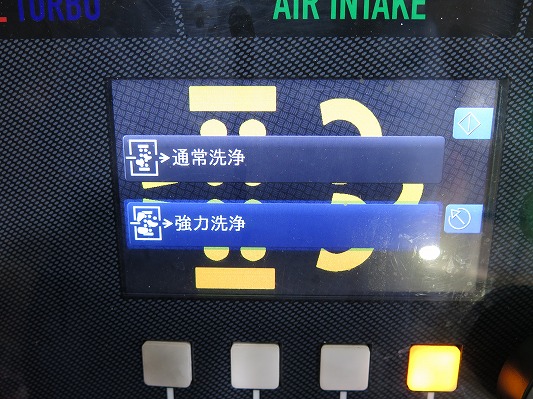

強力洗浄に設定して作業スタート。

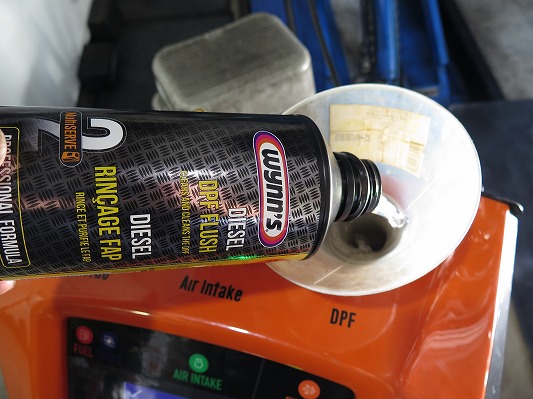

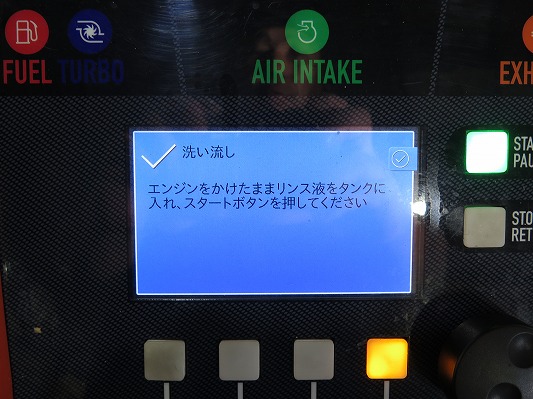

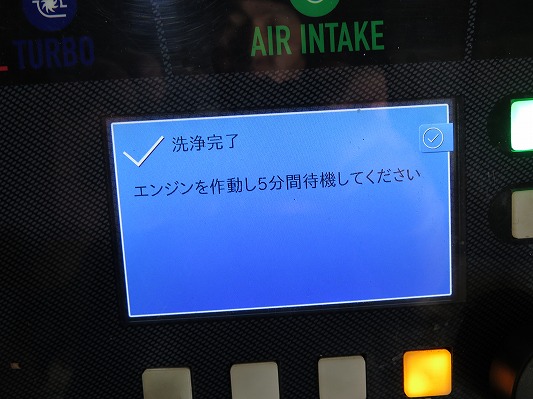

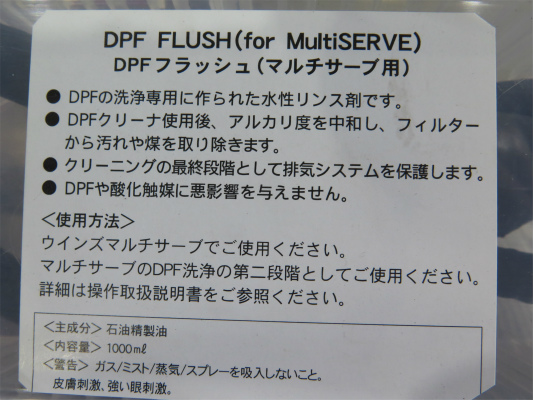

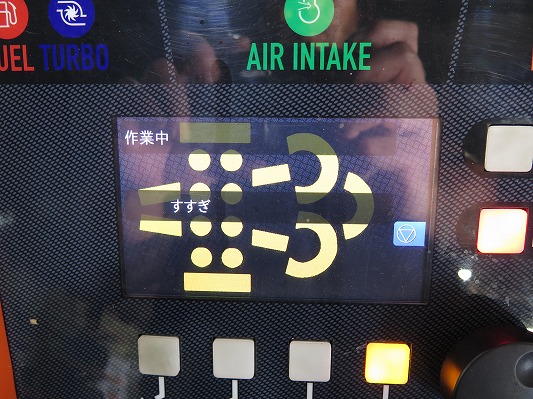

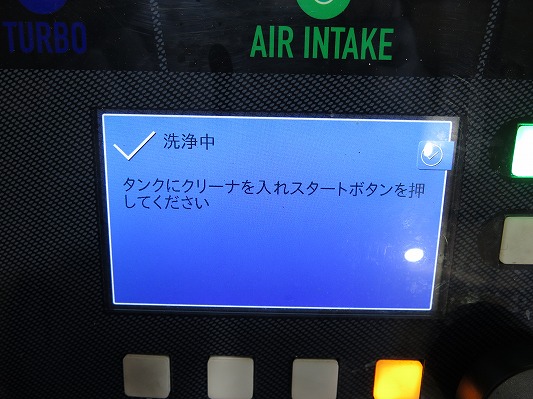

液晶画面通りに作業が進み、2液目（DPFフラッシュ）を投入。

回転数を上げてDPFの温度を上昇させ、洗浄効果を促進。

エンジン回転数を上昇させると、ケミカル剤の廃液がマフラーからドバドバ出ます。


同時に異臭・白煙・泡泡がマフラーから大量に出てきますので、オリジナルで開発した（排煙回収装置）を繋いで作業をしています。



回収装置が無いと廃液や異臭で大惨事になりますからね～。

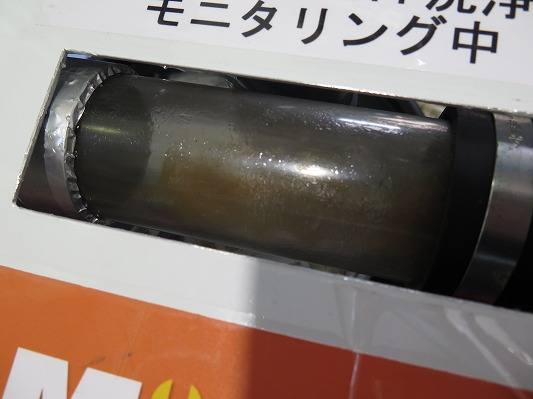

回収装置には一部クリアパイプを付けており、廃液の色や状態を確認。


DPFのコンディションによって色が変化します。
今回の廃液は茶色系でした。

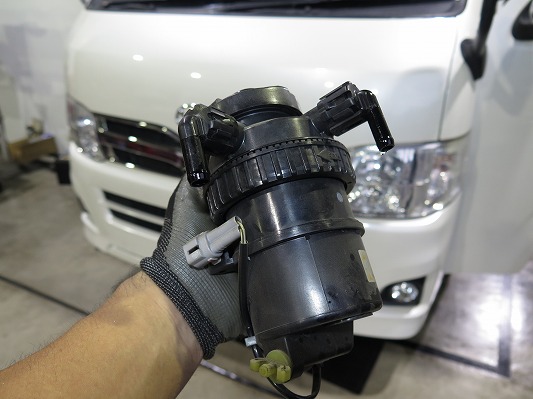

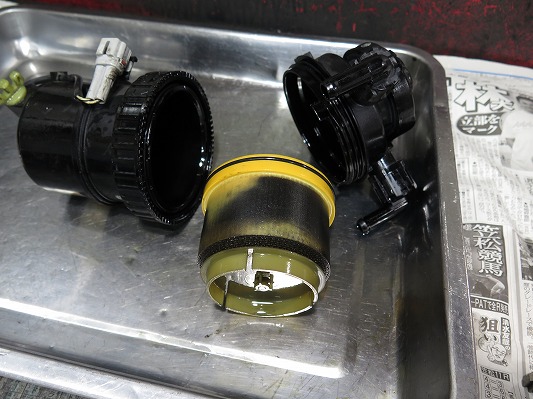

フューエルフィルターも交換履歴が不明だったので、一緒に交換しました。

最後にDPFを強制燃焼を実施し、試運転も行います。

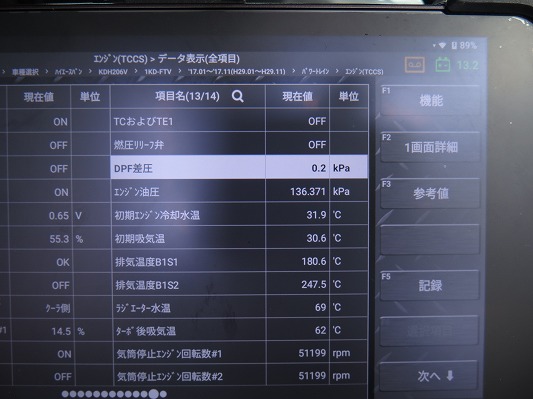

テストコースを走行後にスキャンツールを接続して、ECUのライブデータを確認。

ライブデータ数値のビフォーアフターチェック。

・数値項目を確認し、改善しているか？
・もしくは数値が一定基準をクリアしているか？
数十か所ある項目を確認していきます。


この症状の時は（この数値）が重要。
この不具合発生時には（この数値とあの数値）をチェック。
このダイアグコード点灯の時は（どこどこを調べる。）

これらの情報は全て企業秘密。
数十台・数百台と同一作業をしていくと（データ）がどんどん蓄積し、企業財産となっていくのです。

ハイエースへのマルチサーブは基本的には1週間預かり。
土日祝も営業しており、夕方入庫引き取りも対応可能。


ハイエースの場合プライベート使用ではなく、仕事仕様で工具や資材満載の方も多いですね。　代車はハイエースではありませんが、荷物が積める車両をお貸ししています。

納車時には作業中の画像を見ながら、作業内容を説明しています。
（今回は約300枚ほど画像が残り、希望が有れば画像コピーをお渡ししています。）


後日TELでレビューをいただきました。
・気になっていた燃費も改善し、DPF再生燃焼中の微振動も低下。
・本来のハイエースに戻った。
