埼玉県 ハイエースKDH201 リフレッシュプラン 中編。 サスペンション・ブレーキ・ハブのリフレッシュ整備！！
埼玉県からお越しいただいたのはハイエースKDH201 平成29年式 走行距離20万キロ MT車。
リフレッシュプランのご依頼です。
前編ブログではディーゼルエンジンのインテーク煤除去作業 DSCドライアイスショットカーボンクリーニングを中心としたエンジン整備とクラッチO/Hを紹介しました。 https://minato-motors.com/blog/?p=45224
中編ブログではサスペンションやブレーキなどの、足回り下回りの整備を紹介しますね。

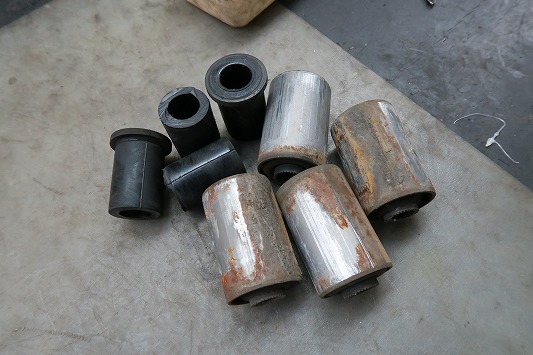

リアリーフスプリングブッシュの全数交換

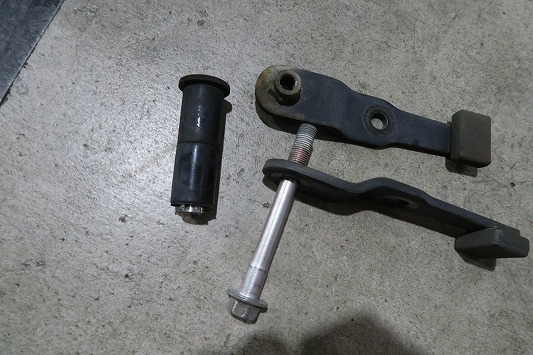

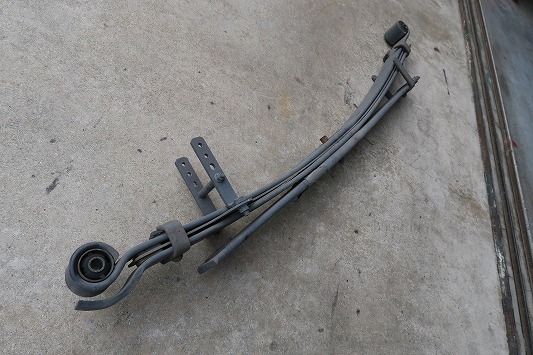

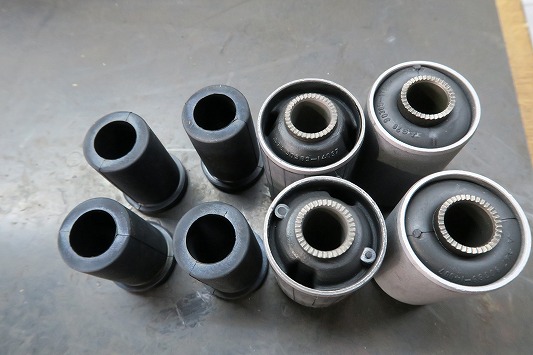

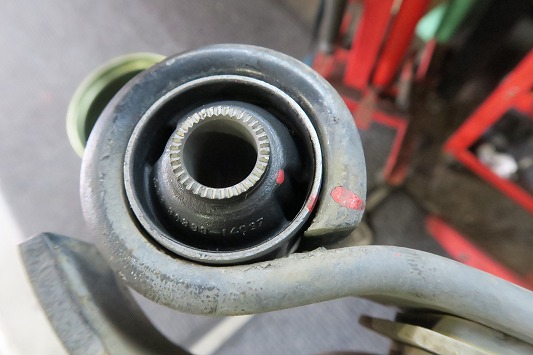

リーフ前後のブッシュとシャックルアッパーブッシュを打ち替えします。
・車上でブッシュを交換する。

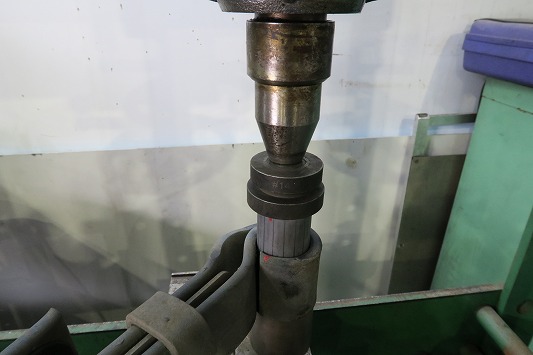

・スプリングを外して油圧プレスでブッシュを交換する。
作業方法としては2種類あるが、私は後者の交換方法で行っています。
理由は特になく・・・・。 単純に作業完了が早いからでしょうか。
次にリアアクスルシャフトベアリング交換一式。
シャフトベアリングとオイルシールの交換をしますね。

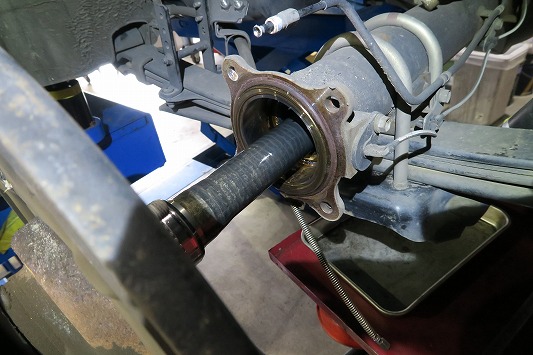

ブレーキを分解してホーシングからシャフトを引き抜きます～。

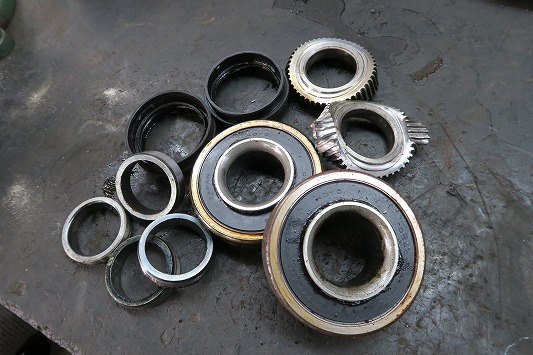

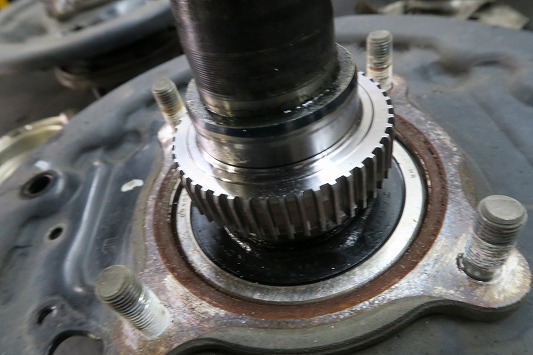

シャフト奥に圧入されているベアリング類を分解。

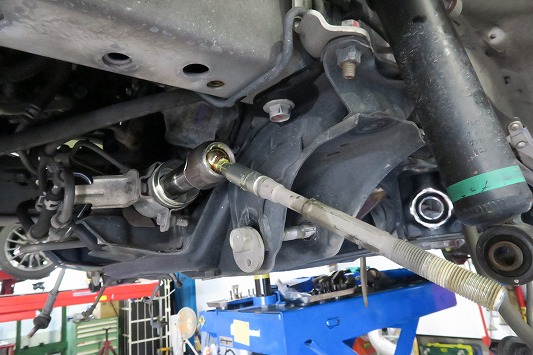

弊社オリジナルの治具を使えば、サクサクッと分解が可能。
また整備書に記載されているグラインダーなどの切断工具を使わなくても、ベアリングを外す事が出来ます。 熱も使わないのでシャフトを傷付けたりする事もありません。

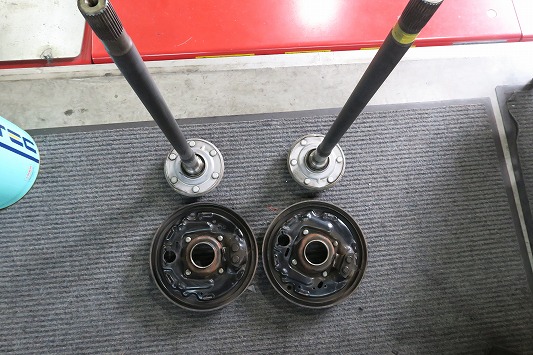

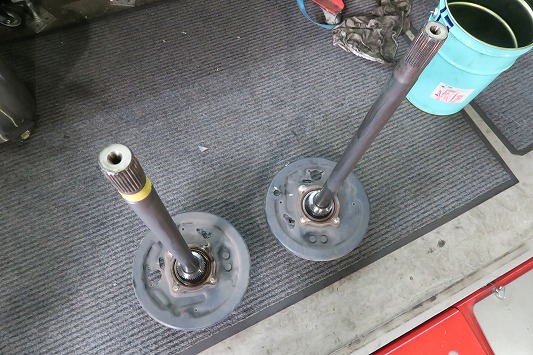

アクスルシャフトとバックプレートを洗浄。

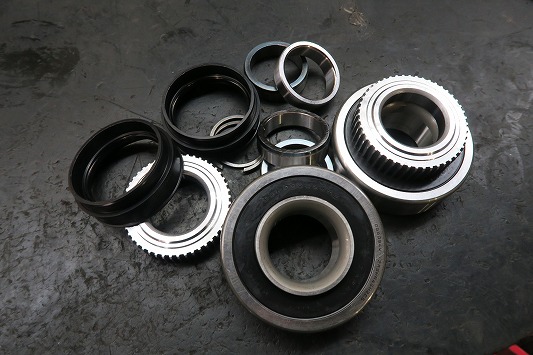

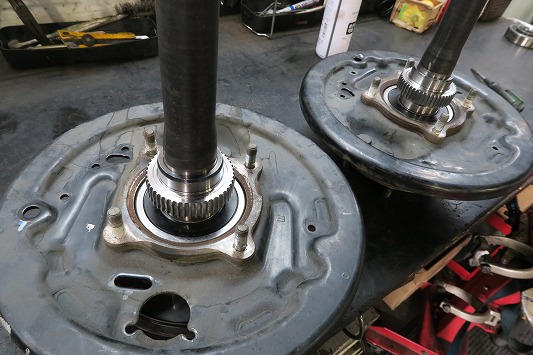

新しいオイルシール・ベアリング・リテーナー・ABSピックアップローターを順番に組付けて、取付位置を計測しながら油圧プレスで作業します。

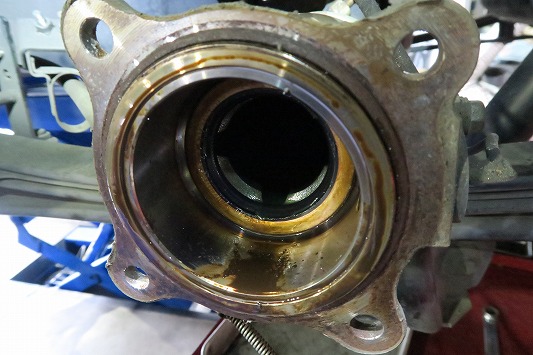

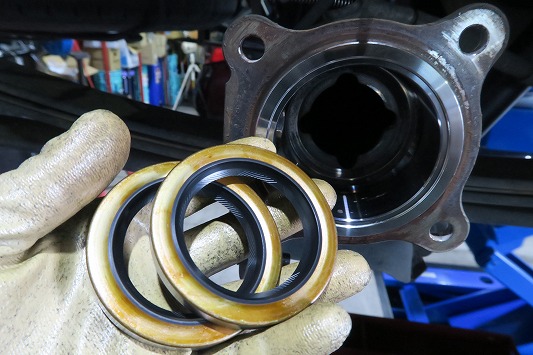

ホーシング側のオイルシールも交換します。
こちらは打込み深さを慎重に測定しながらシール交換しないと、後日オイルが漏れてきますよ～。
これも正確な深さにシールが打ち込めるオリジナル治具を製作しています。
専用工具・SST治具を自作するのは、早く正確に作業するため。
そしてその治具は完全非公開の企業秘密。

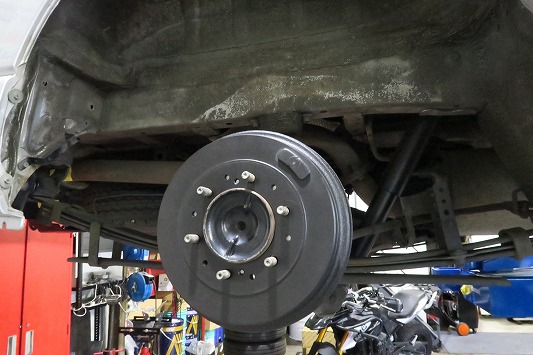

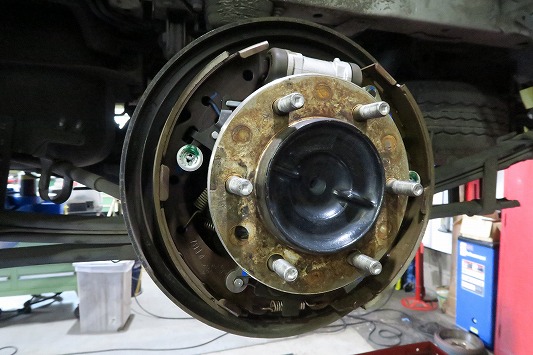

リアドラムブレーキもO/H。

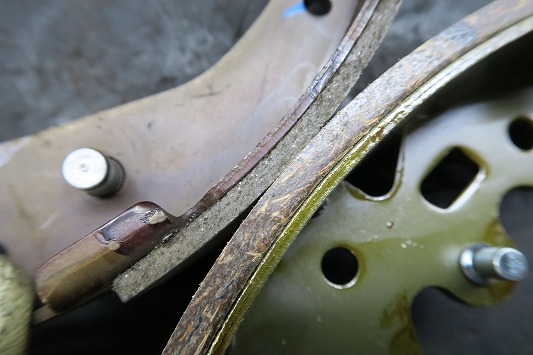

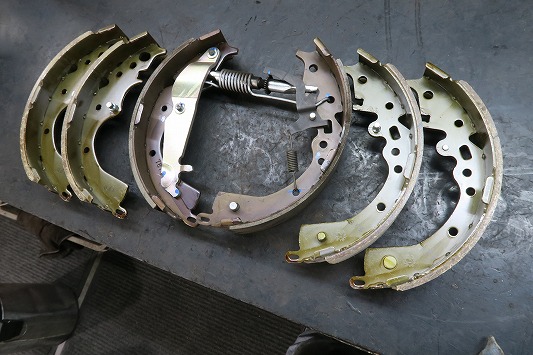

・ブレーキライニングシュー交換＆クリアランス調整

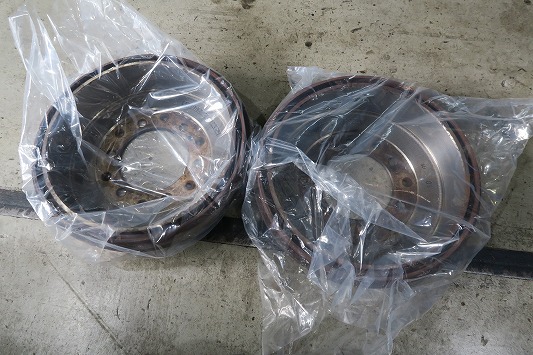

・ドラム研磨 （ドラム研磨は外注）

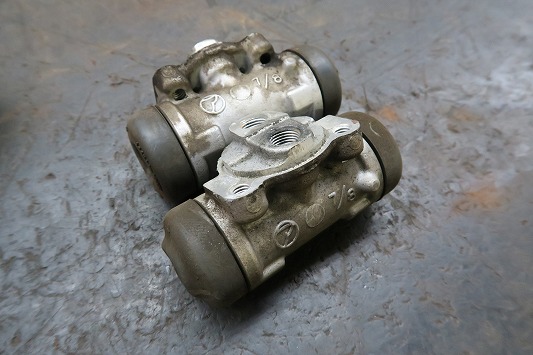

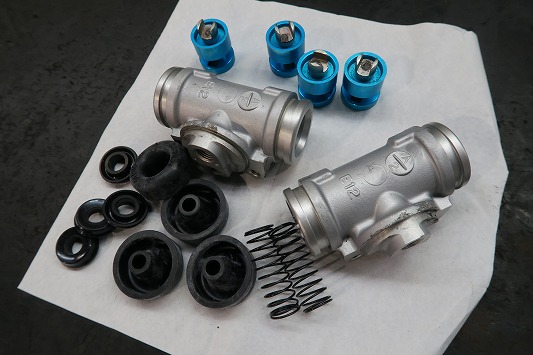

・ブレーキシリンダ カップKIT交換
フロント側サスペンションの整備も行いますね。

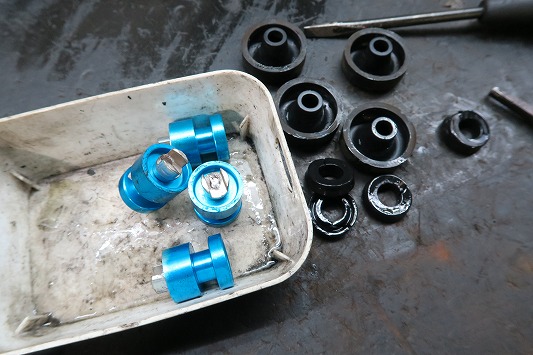

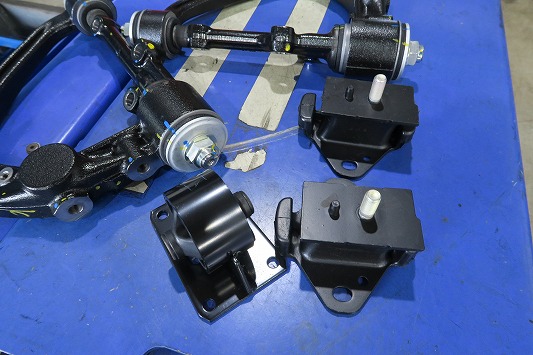

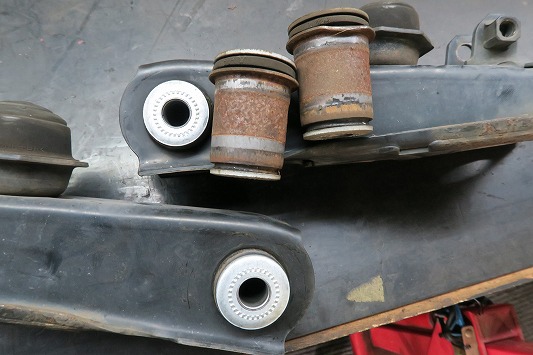

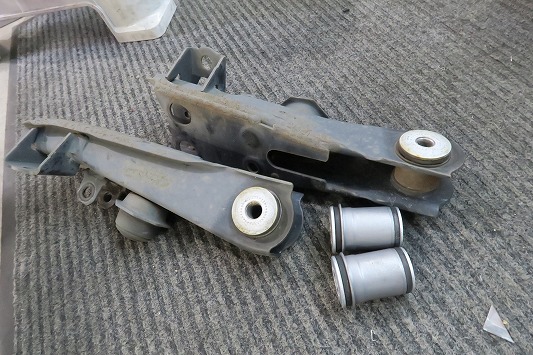

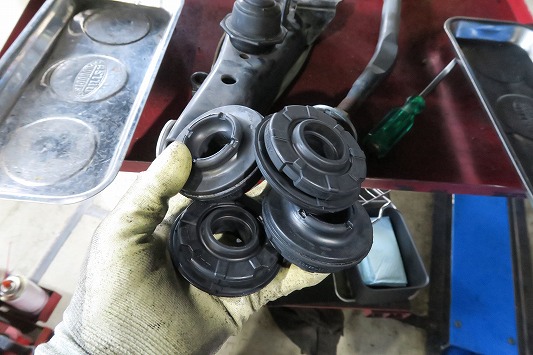

・サスペンションアームブッシュ一式交換。

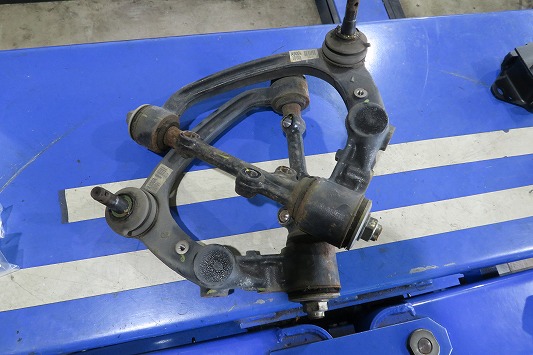

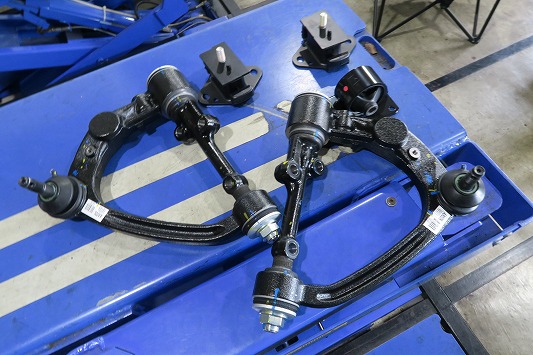

ロアアームなどのブッシュを全数交換し、アッパーアームはASSYで交換します。

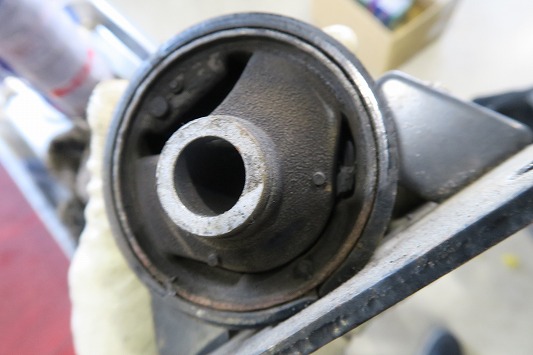

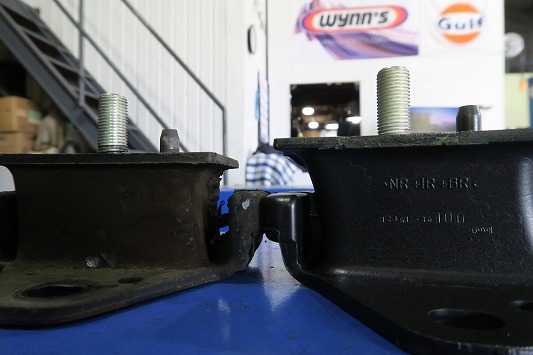

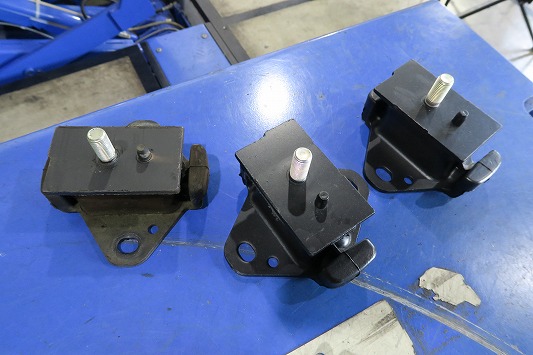

エンジン/ミッションマウントも交換しました。

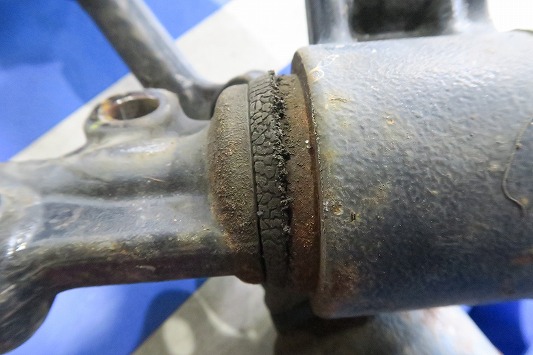

重たいエンジンを長年支え続けているので、ゴムブッシュが潰れて硬化していますね。

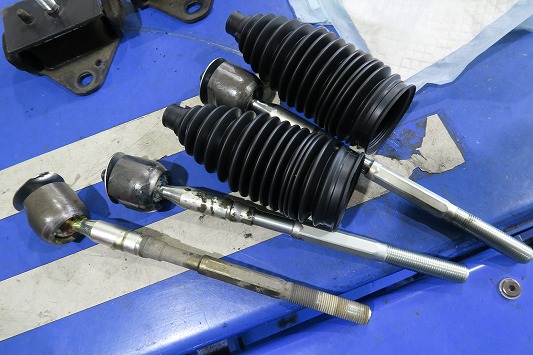

ステアリングのラックエンドも交換します。
ラックエンドのボールジョイントにガタが出ると、振動・異音は発生しステアリングセンターも決まらない。 要整備ポイントです。

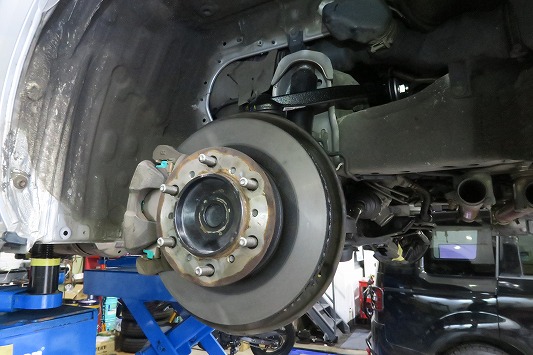

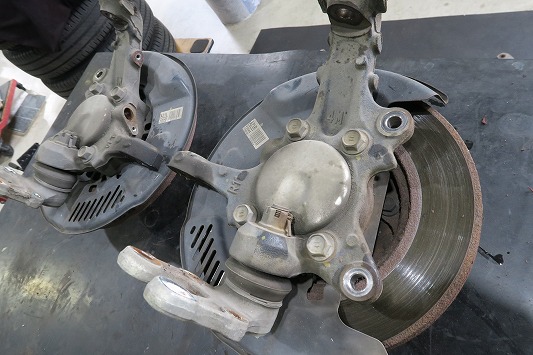

フロントナックルを分解。
ナックルからハブベアリングとディスクローター・ロアボールジョイントを外します。

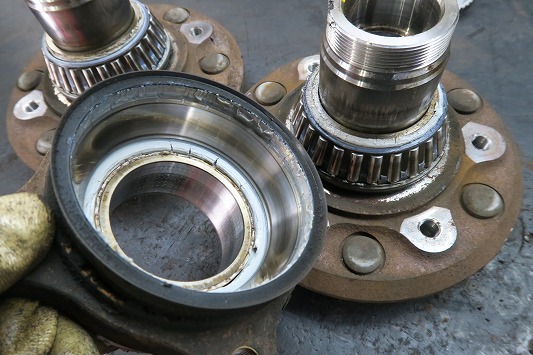

そこからハブベアリングとハブを分解。
この作業もSST工具が無いと、作業困難な部類に入るでしょう。
オリジナルの分解工具と治具を自社製作しているので、サラリと分解しました。
新しいベアリングを圧入し、ロックナットで締付。
年間何台も作業しているので、市販のSST工具を使うより自作工具の方が作業性が良くて使いやすく、早いのです。

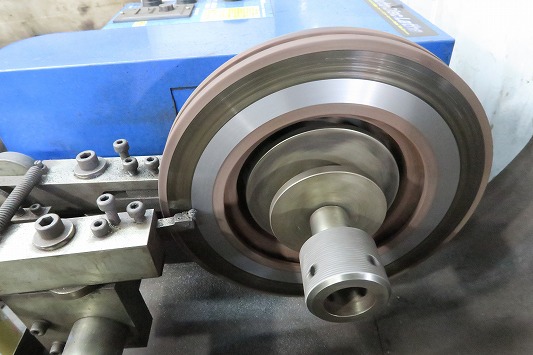

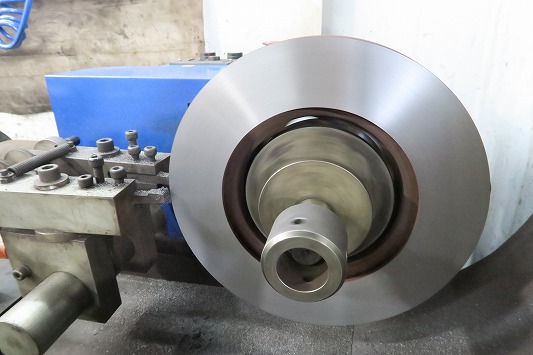

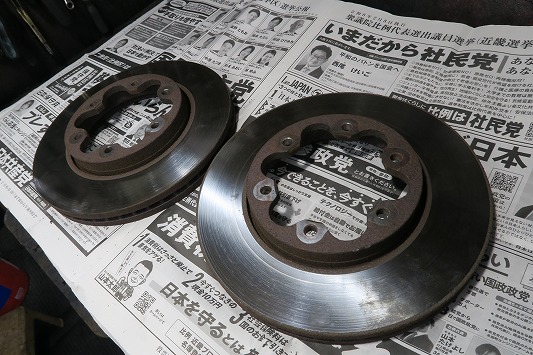

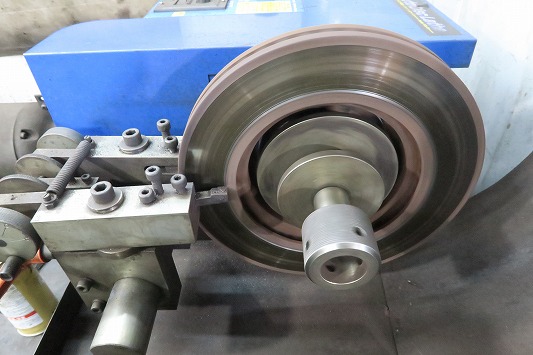

ハブ分解時にはディスクローターも研磨しましょう。
ハイエースのディスクローターは乗用車のように簡単には脱着出来ないので、やれる時にイッキに行う方が良いかと思います。

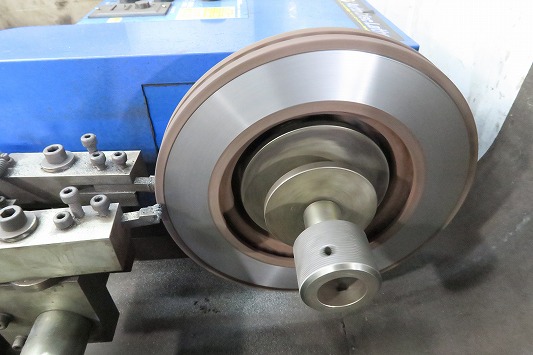

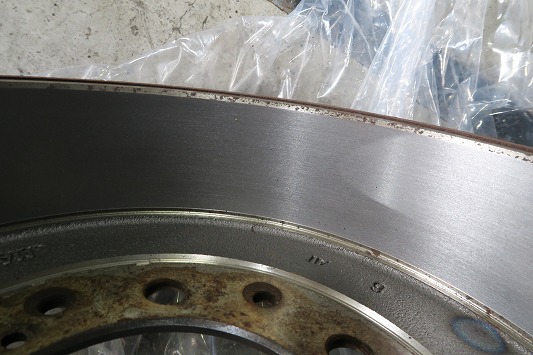

1回の研磨作業では平準化しないので、薄く数回に分けて両面を研磨をします。
両面を研磨して、艶消し耐熱塗装で仕上げました。
また10万キロ以上使用できると思いますよ～。

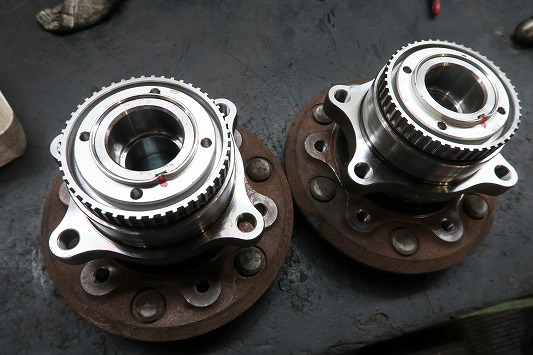

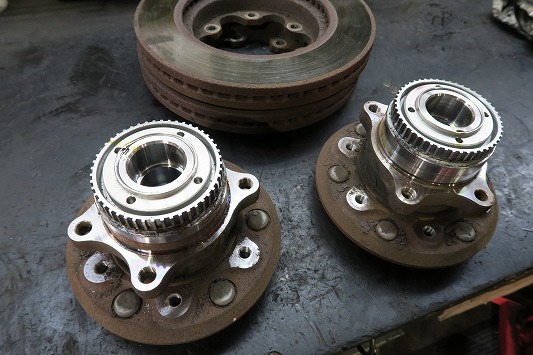

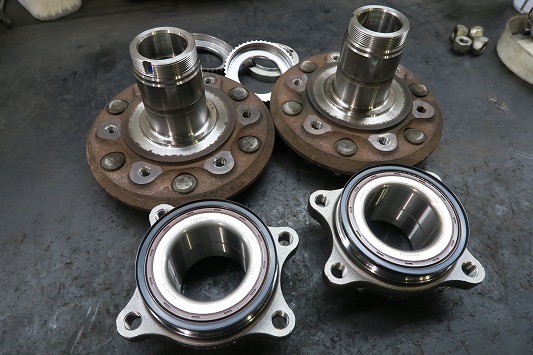

・ベアリングを交換したハブ

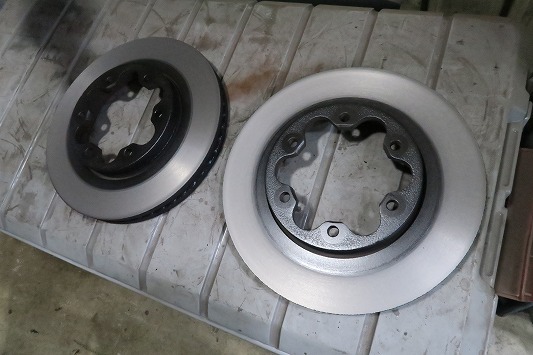

・研磨して整えたディスクローター
これを適当に曖昧に組付けるとジャダー振動が出ますよ～。

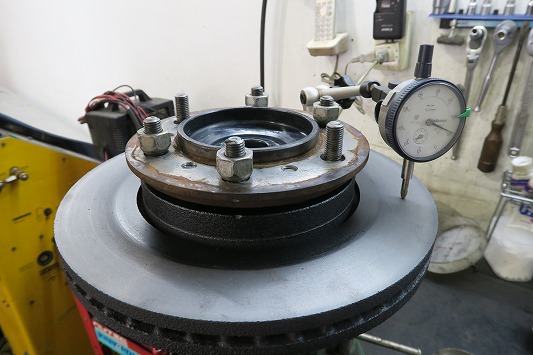

ダイヤルゲージで振れチェックしてから、ナックルに組付けますね。

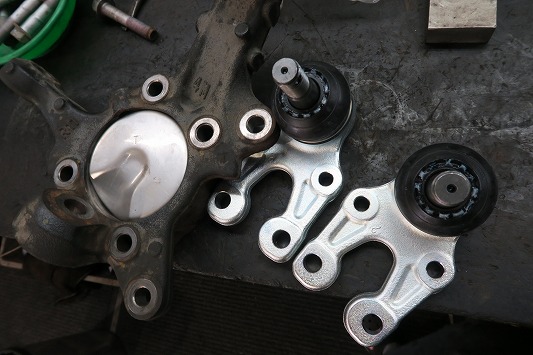

同時にロアボールジョイントも交換しました。
フロントブレーキキャリパーO/H。

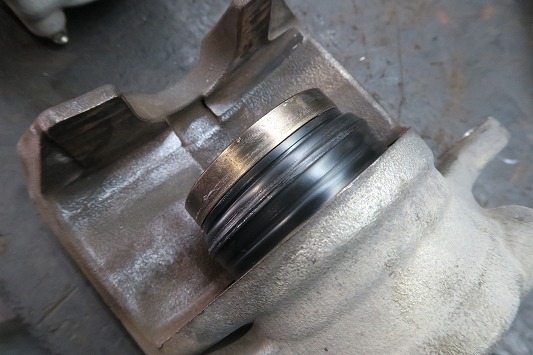

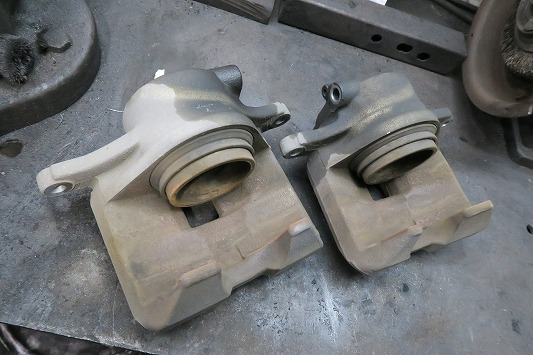

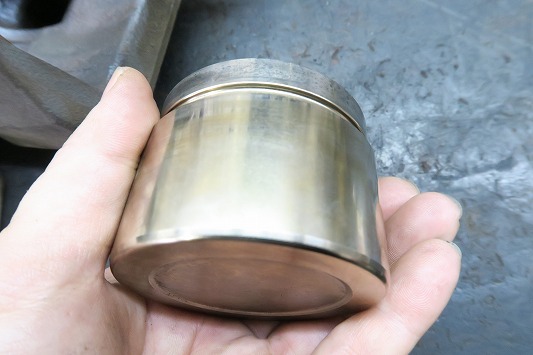

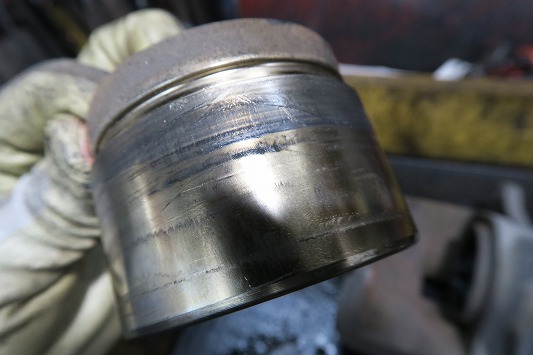

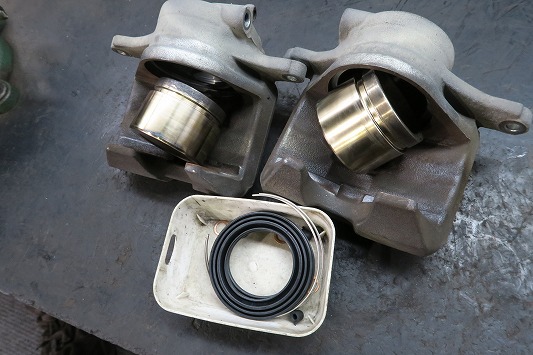

キャリパーを分解洗浄してから、シールKITで組み立てます。

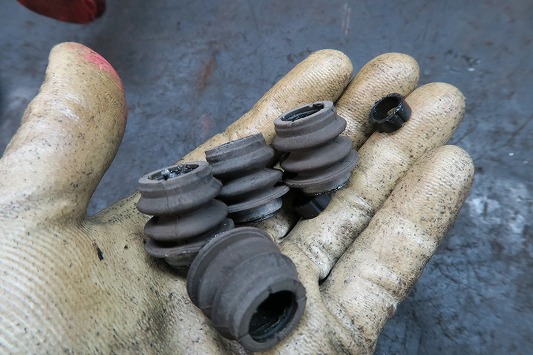

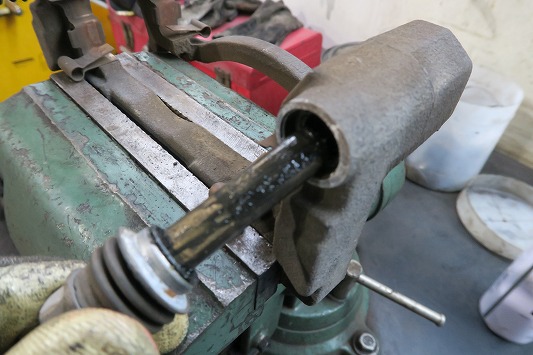

ホルダー側のスライドピンも古いグリスを洗い流して、グリスを注入してブーツ交換。
ブレーキパットはプロジェクトミューで交換しました。

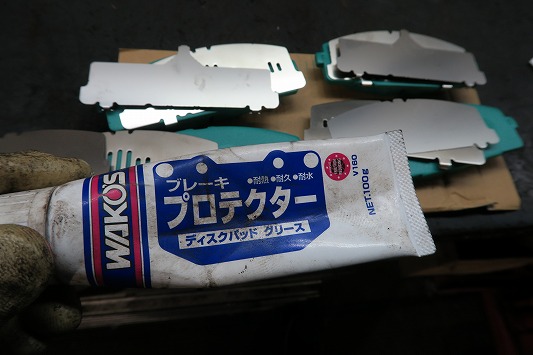

スクイールシムにWAKO’S BPR 高性能ブレーキパッドグリスを薄く塗って組み立て。

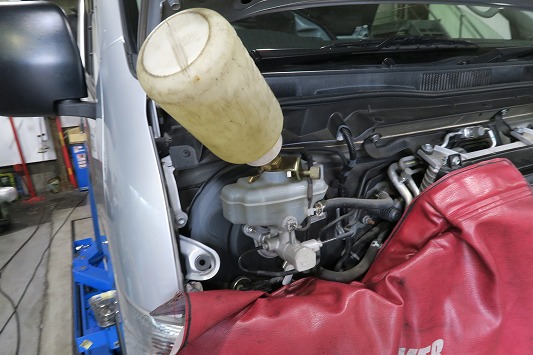

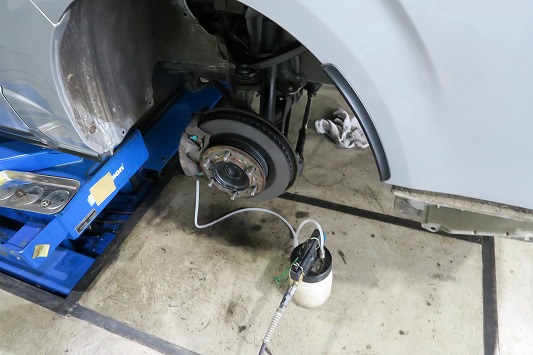

ブレーキフルードを交換して、エア抜き作業も行います。
こんな感じでサスペンションやブレーキの足回り下回り整備が完了。

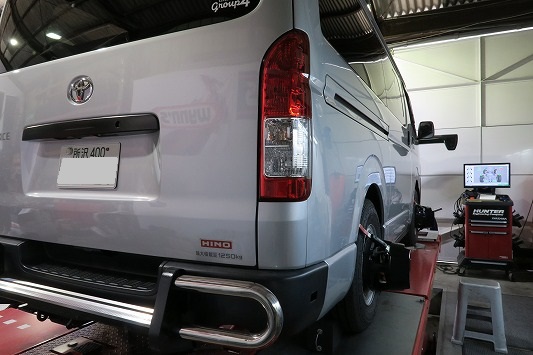

次回後編ブログでは、その他の整備とホイールアライメント調整。
前編ブログの続きのマルチサーブ（インジェクター・DPF洗浄）。
作業完了から納車までの流れを紹介しますね。
それではHAPPY CAR LIFE！！
